應用概況
當船舶以一定角度從船塢入水，或者以一定姿态從大型艦艇入海，或者以恒定速度航行時，需要考慮入水或航行條件對船舶穩定性的影響，以及入水導緻的浪湧對人員安全的影響。船舶設計規範對穩定性有嚴格的要求，卻無法考慮超基準事件或極端海況對船舶穩性的影響，更無法預測船舶入水造成的浪湧，是否危及岸上人員的人身安全。因此，可以借助 SimArk Particles 進行船舶入水及航行過程的數值模拟，評估特定工況下的船舶穩性，以及船舶與水流之間的相互作用。
針對船舶航行阻力、大傾角穩性、動穩性，以及浪湧安全評估的需求，SimArk Particles 可以進行定量分析評估，考慮設計規範和常規試驗手段無法涵蓋的内容；對于船體的破艙穩性和完整穩性，SimArk Particles 也能夠給出相應的定性評估結果，從而爲船舶設計提供更爲全面的依據。

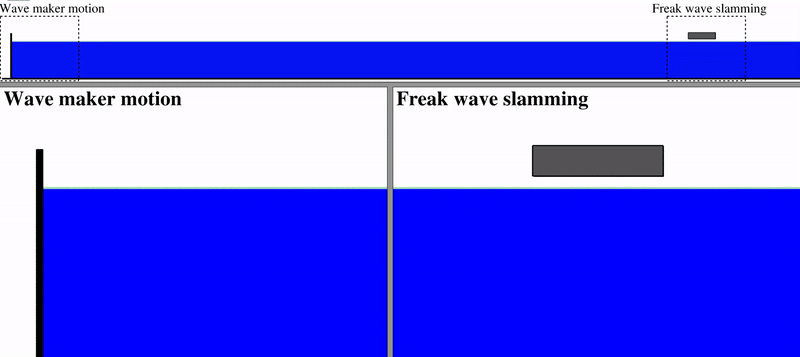

受海浪沖擊的海工構築物
飛機水面起降
仿真方案
對于船舶大傾角入水的工況，可以應用粒子方法，對船舶入水過程進行數值模拟。在 SimArk Particles 中，利用光順粒子水動力（ SPH ）方法，對船舶和水進行離散，并忽略船體變形對船舶運動姿态的影響。
利用 SimArk Particles 特有的一鍵生成粒子功能，用戶指定粒徑大小，在固體區域快速生成貼體粒子，在流體區域快速生成均勻粒徑的粒子群，共生成 550 萬個粒子。采用水在常溫下的材料屬性，總計算時長爲 3.5 秒；采用顯式時間步進方法，時間步長由 CFL 數決定；選取雙精度爲浮點計算精度；采用 12 核 CPU 進行并行計算。
船舶入水

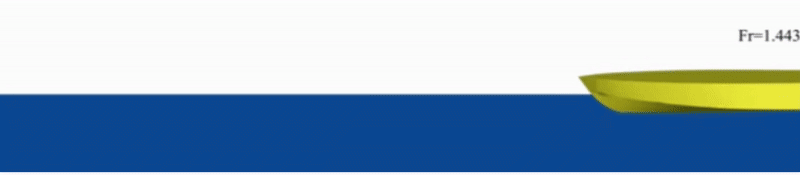

對于船舶以恒定速度航行的工況，可通過粒子方法，在 SimArk Particles 中，考慮船舶與水的相互作用，忽略船舶局部變形對浪湧形态的影響。
利用一鍵生成粒子功能，快速地在固體區域生成貼體粒子，在流體區域生成均勻粒徑的粒子群，共 500 萬個粒子。考慮水的不可壓縮性，采用常溫下的材料屬性；采用顯式時間步進方法，時間步長由 CFL 數決定；選取雙精度爲浮點計算精度；采用 12 核 CPU 進行并行計算。
船隻航行
