應用概況
裝備及通用機械行業的工業品，除了滿足産品的功能要求外，還需要滿足結構完整性要求。在外載荷作用下，結構完整性要求，至少包括不出現變形過大的剛度問題，以及避免應力過大而導緻結構失效的強度問題。應用 SimArk Structure ，可對工業品的零部件和整機進行剛度和強度的數值模拟，評估變形和應力結果，從而保障産品安全。
在裝備及通用機械領域的靜載、振動、熱應力、瞬态變形等分析需求中，可以通過 SimArk Structure 引入有限元分析方法，針對複雜結構設計和複雜載荷工況，進行準确的數值模拟，獲取詳細的仿真結果數據，爲工業品的設計和改進提供量化依據。

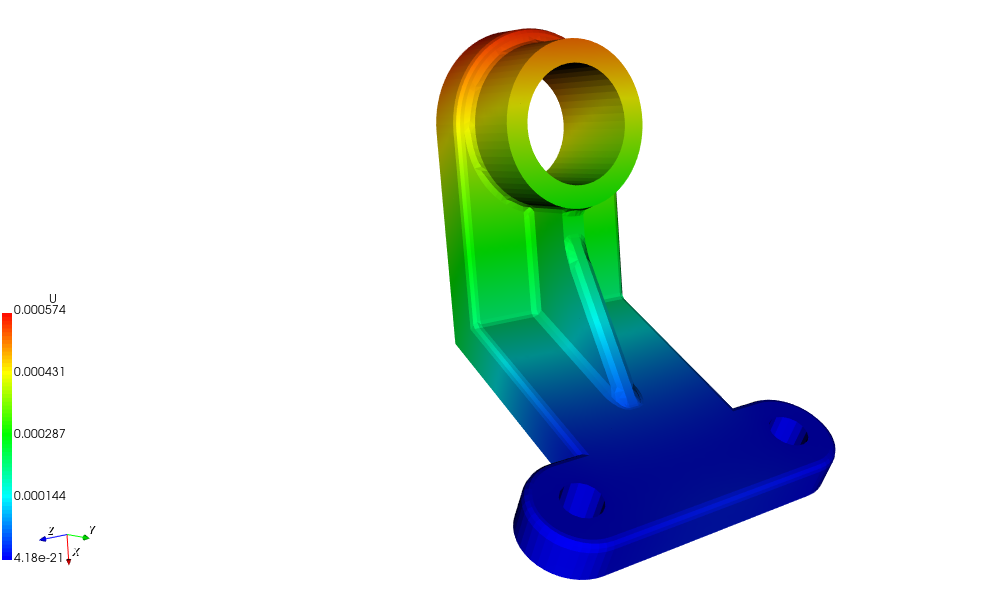

支架位移幅值

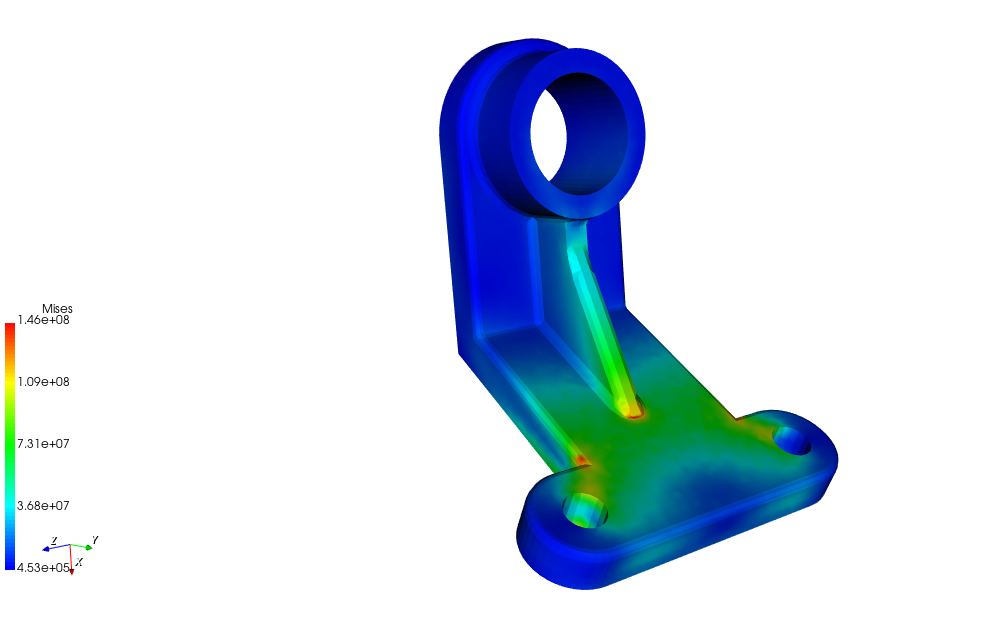

支架von Mises應力
仿真方案
工業品零部件及整機在不同工況下的 CAE 熱及結構分析，可以通過 SimArk Structure 來完成。以某型号截止閥的結構完整性分析爲例，利用 SimArk Structure 進行數值模拟，可對設備結構剛度進行快速而準确的評估。
通過 4 結點四面體單元，對截止閥的幾何進行網格劃分，共生成 613862 個單元、129534 個結點；考慮金屬在内部工質（ 冷卻劑 ）平均正常工作溫度下的材料屬性；考慮穩态均布内壓、重力、接管載荷和工質溫度循環；采用 16 核 CPU 進行并行計算。

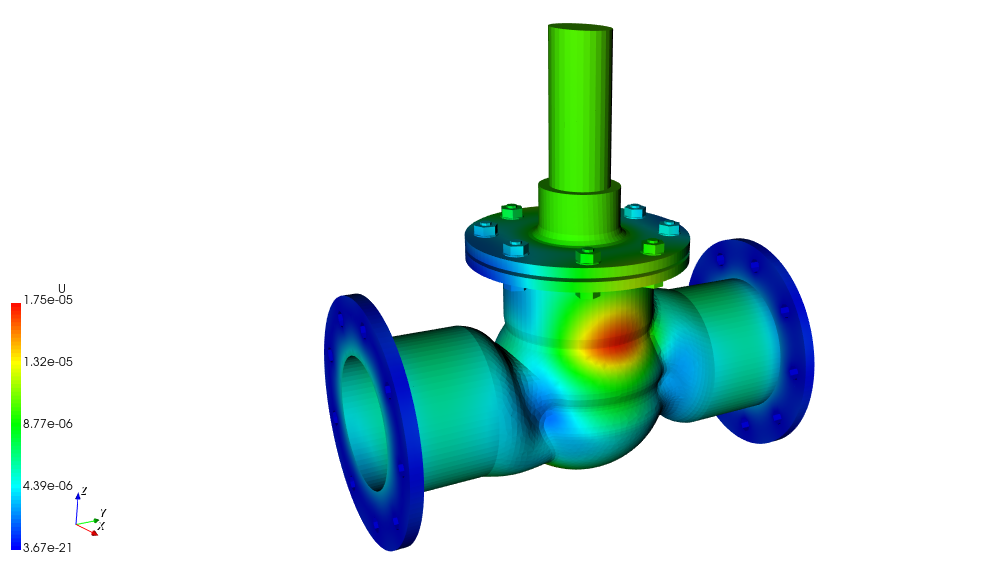

截止閥位移幅值

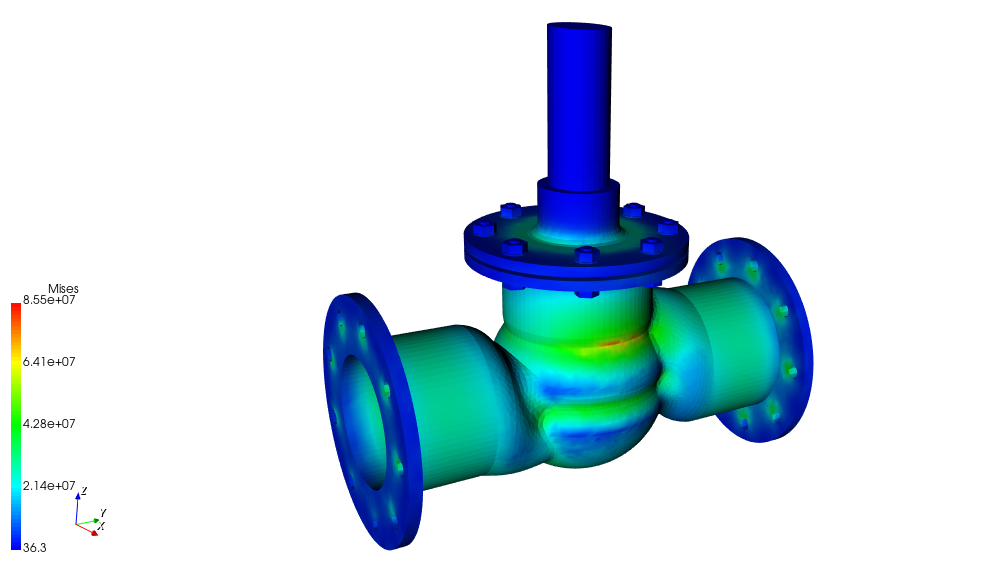

截止閥von Mises應力
