應用概況
随着純電動車動力性能的不斷提升，減速器的最高輸入轉速和最大輸入轉矩也不斷提高，這爲減速器的潤滑性能帶來巨大挑戰。如果潤滑不良，運動零件的傳遞效率將受到影響，潤滑嚴重不足者將導緻齒輪膠合、軸承燒蝕和油封老化等失效問題。基于傳統的有限體積 CFD 仿真技術，對減速器複雜運動進行仿真時，網格畸變和扭曲十分常見，計算精度受到嚴重影響。
減速箱攪油模拟
在車輛行業中，快速而準确地預測在複雜結構内伴有複雜機械運動的液體流動，是一項巨大的挑戰，但是對于車輛内部水管理的設計優化和減速器潤滑系統設計的合理性驗證，具有非常重要的指導意義。
仿真方案
對于液體的飛濺、撕裂、自由液面形态嚴重變形的現象，可以采用高精度粒子法求解器進行模拟。粒子法是一種無網格方法，將連續的流體或固體用相互作用的質點組來描述，包含質量、壓力、速度等，求解動力學 Navier-Stokes 方程，跟蹤每個質點的運動軌迹，從而求得整個流場的分布。
對于減速器潤滑（齒輪箱攪油）案例，在 SimArk Particles 軟件中，固體域離散成貼體的粒子，液體域可以通過粒子填充功能，快速生成初始液體粒子。齒輪的轉速直接加載到齒輪部件，模型邊界爲壁面邊界。爲了保證數值模拟的精确性和穩定性，采用四階龍格庫塔法（RK4）進行時間積分，應用雙精度求解器，時間步長根據 CFL 條件自動計算。

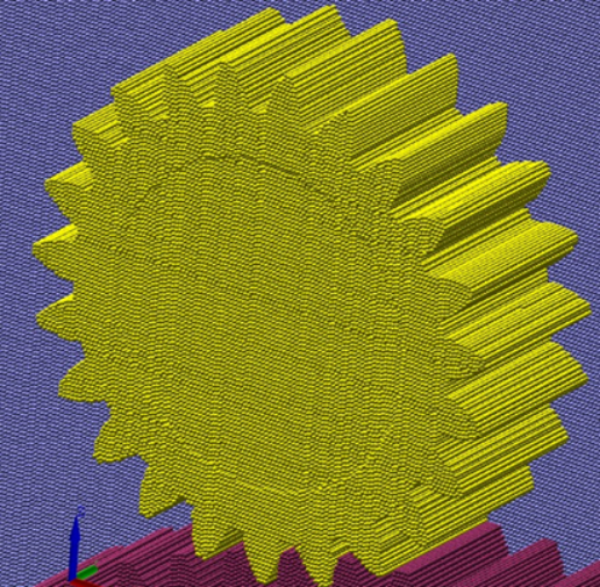

齒輪貼體粒子生成

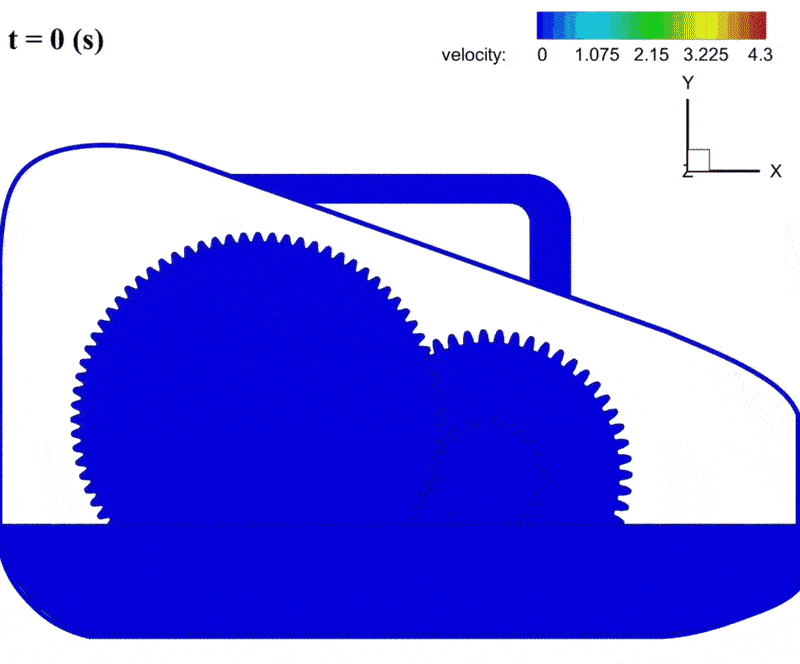

齒輪攪油模拟
